Gleiche Rubrik in gleichem Balken des Diagramms anzeigen

schogi555 · 25. Juni 2019

Hallo

Ich versuche in Excel einen Zeitplan mit einem Diagramm gemäss einer Vorgabe zu programmieren. In der Vorgabe sind die orangen Blöcke wo die gleiche Person am gleichen Auftrag arbeitet auf der gleichen Zeile. Gibt es eine Möglichkeit das zu programmieren?

Hilfszellen oder eine zusätzliche Tabelle nur fürs Diagramm sind kein problem und der trick mit dem hinzufügen der Daten, um sie nebeneinander anzuordnen kenne ich bereits.

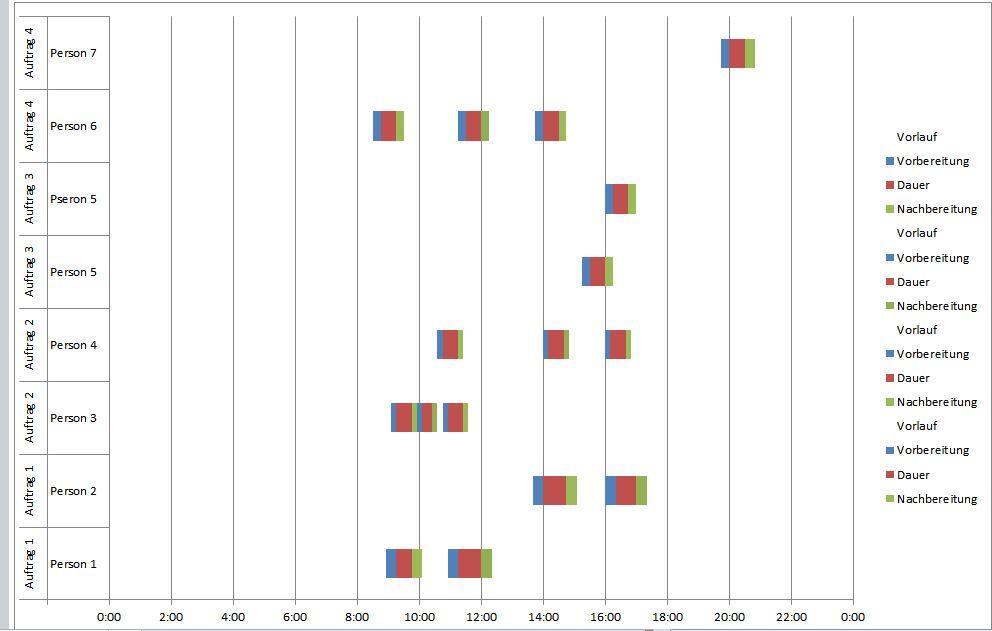

Zum Verständnis noch ein Beispiel:

IST:

SOLL:

schogi555

Hallo

Ich habe mir das ganze angeschaut, und für eine Weile zur Seite gelegt. Das Problem mit deiner Lösung ist, dass es Auftrag und Person nicht automatisch in der Datenübernahme anordnet. Schliesslich haben wir weit mehr als 8 Mitarbeiter... Trotzdem ein guter
Denkanstoss. Vielen Dank.

Schlussendlich konnte ich es mit 3 Zusatzspalten im Formular (welche die Zeile und Spalte in den Diagrammdaten per ZÄHLENWENN definieren) und VERWEIS lösen.

Wenn jemand möchte, kann ich gerne ein Beispiel dazu hochladen.

Vielen Dank fürs Helfen!

Gruss

Joel

schogi555

Vielen dank für die schnelle Antwort.

Wie gesagt kenne ich den trick bereits

Ich hätte glaub noch die Tabelle erwähnen sollen. Schlussendlich soll das eine Art "Formular" werden. Da wäre es viel übersichtlicher (vor allem leichter zum Ausfüllen), wenn man pro Zeile einen Block eingeben könnte.

Ich hatte vor die Daten des Formulars (am besten per Formel) in ein anderes Blatt zu übernehmen, wo sie für das Diagramm richtig sortiert und berechnet ist.

Ich hoffe man erkennt jetzt mein eigentliches Problem.

Andreas Killer

Nicht wirklich, ist ja quasi einfach nur ein "umbasteln"... naja, aus Start / Ende muss man die Dauer errechnen usw. aber dafür braucht es keine hohe Mathematik.

Ich mach mal eine Beispieldatei, dann ist es einfacher zu verstehen.

https://www.dropbox.com/s/oxd05006wftzpws/d4140...

Andreas.

Andreas Killer

Naja, ich sag jetzt mal: Klar geht das... wo ist da jetzt das Problem?

Das Diagramm ist ein gestapeltes Balken-Diagramm, d.h. je "Quadrat" sind in den Diagrammdaten die Größen der "Quadrate" berechnet worden.

Also der 1. Auftrag, Person 1 beginnt zu einer bestimmten Uhrzeit, dann kommt ein Übergangspunkt und noch einer und ein Endpunkt... das sind die ersten 3 Quadrate.

Wenn nun danach das gleiche nochmals folgen soll, dann muss man als Zwischenschritt nur die Zwischengröße berechnen und dann das gleiche nochmals wie am Anfang durchführen.

Ganz am Ende entfernt man dann vom Datenpunkt des Zwischenschrittes die Füllfarbe.

Andreas.

Andreas Killer

Deine Daten haben je Balken im Diagramm einen Wert. Für eine horizontale Linie brauchst Du auch je "Balken" einen Wert, jedoch immer den gleichen.

Wenn Du diese Daten in das Diagramm (als Balken) hinzugefügt hast, dann klick mit rechts auf einen Balken und ändere den Diagrammtyp zu Linie. Damit ändern sich die Balken zu einer horizontalen Linie.

Andreas.
