Zerschneiden von Formen zu einer Steuerradgrafik

Kollmann · 24. April 2018

Hallo zusammen,

ich benötige eine Art "Steuerrad" Grafik. Ich habe ein Bild angehangen, um zu erklären was ich meine.

Ich benötige eine Form mit insgesamt 12 bzw 16 "Stücken" und innerhalb jedes Stückes, zehn Abstufungen.

Kann man durch Zerschneiden von Formen diese Grafik erzeugen? Ich habe es bereits mit dem Übereinander legen von mehreren Kreisen versucht, allerdings kann ich dann nicht mehr jedes der dann insgesamt 120 bzw 160 Abstufungsstückchen (12 Stücke a 10 Abstufungen) einzeln anklicken und farbig markieren.

Ich hoffe es ist klar, was ich meine..

Schon mal vielen vielen Dank

Ute-Simon

Hallo Kollmann,

Dein Bild kann ich leider nicht sehen, ich fürchte, da hat was mit dem Anhängen nicht geklappt.

Meinst Du das so ungefähr wie in meinem Screenshot?

Dafür habe ich:

1. Ein Kreisdiagramm eingefügt.

2. Werte bearbeiten -> in Excel (ist übersichtlicher)

3. 120 x den Wert 1 in die zweite Spalte (Wertespalte) eingefügt (die 1. Spalte = Beschriftungen kann leer bleiben)

4. Im entstandenen Diagramm Diagrammtitel und Legende gelöscht

5. Auf eins der Segmente geklickt, um alle zu markieren

6. Diagrammtools/Format -> Formkontur -> keine Kontur

7. Den Diagrammrand mit der rechten Maustaste angeklickt -> Als Grafik speichern -> Dateiformat "Erweiterte Metadatei (EMF)"

8. Diese Datei auf einer leeren Folie eingefügt

9. Zweimal Gruppierung der Datei aufheben

10. Über Start -> Markieren -> Auswahlbereich den Auswahlbereich eingeblendet (dort werden alle 120 Tortenstücke beginnend bei 12 Uhr im Gegenuhrzeigersinn aufgelistet)

11. Mit gedrückter Strg-Taste jeweils 10 Stücke markiert und eingefärbt.

Die entstandenen Tortenstücke verhalten sich wie gezeichnete Formen, Du könntest mit Hilfe der Formenwerkzeuge also auch kürzere erzeugen, indem Du mit der Form "Rad" außen ein Stück abschneidest.

Zeigst Du uns Dein Ergebnis mal, wenn es klappt?

Viele Grüße

Ute

Kollmann

ok zweiter Versuch.. Vllt klappt es jetzt

Kollmann

Hallo zusammen,

vielen Dank für die hilfreichen Tips.

Es hat mit dem Sunburst Diagramm geklappt.

Ich werde aber als zweite Option auch mal die Variante von Ute-Simon ausprobieren.

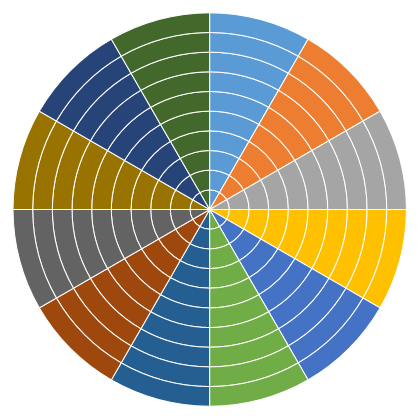

So sieht es jetzt mit dem Sunburst Diagramm aus.

Beste Grüße

Philip

Ute-Simon

G.O., hast Du das mal ausprobiert und hinbekommen?

Beim Sunburst-Diagramm bekomme ich in PowerPoint nur maximal drei konzentrische Ringe, keine 10.

Viele Grüße

Ute

Ute-Simon

Ich hatte geantwortet, während Du das Bild hochgeladen hast und hatte daher Deine "Abstufungen" falsch verstanden.

Im Prinzip kannst Du aber meiner Anleitung folgen, nimmst als Diagrammtyp aber das Ringdiagramm.

Anzahl der Sektoren = Anzahl der Werte untereinander

Anzahl der Abstufungen = Anzahl der Spalten nebeneinander.

Dann erst unter Format die Innenringgröße verringern.

Danach weiter bei meinem Punkt 5.

Viele Grüße

Ute
