Bug: Export eines Diagramms als PDF fehlerhaft

Diskutiere und helfe bei Bug: Export eines Diagramms als PDF fehlerhaft im Bereich Microsoft Office im Windows Info bei einer Lösung; Wo: Excel Build 2108 als Teil eines Microsoft Office 365 for Enterprise AbosWas: Diagrammexport als PDF fehlerhaftSchritte: 1. Ausgangsdiagramm in... Dieses Thema im Forum "Microsoft Office" wurde erstellt von MaSta1969, 4. August 2022.

  1. MaSta1969
    MaSta1969 Gast

    Bug: Export eines Diagramms als PDF fehlerhaft

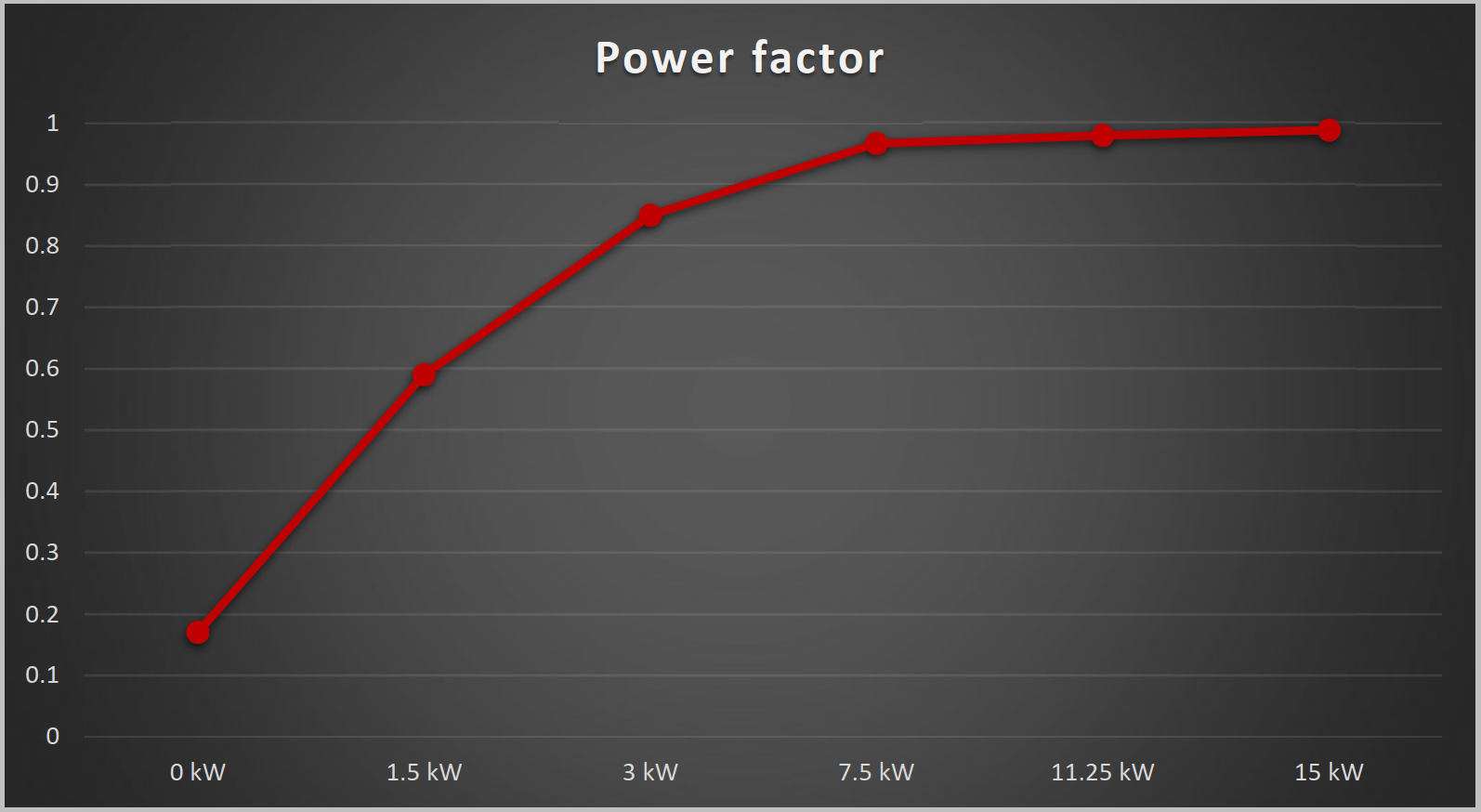

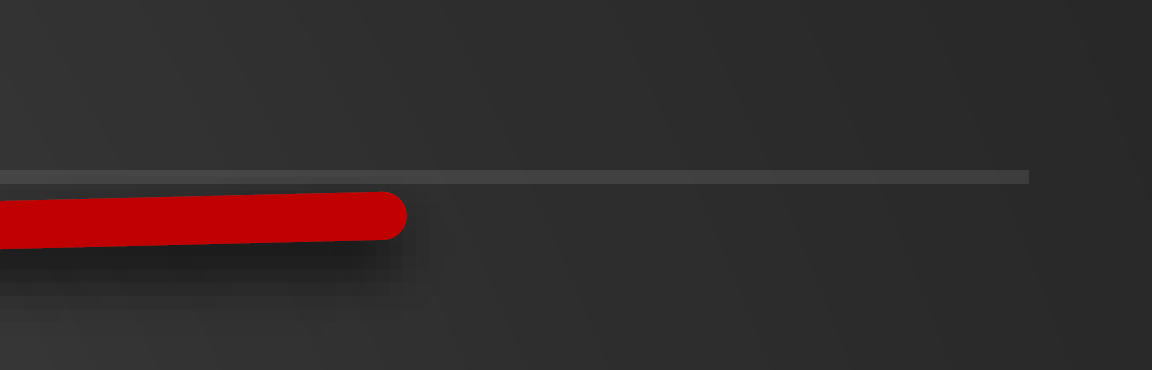

    Wo: Excel Build 2108 als Teil eines Microsoft Office 365 for Enterprise AbosWas: Diagrammexport als PDF fehlerhaftSchritte: 1. Ausgangsdiagramm in Excel 2. Drucken als PDF mit Adobe PDF Maker. Ergibt doppelte Hintergrundlinien Wenn man das PDF im Acrobat im Bearbeitungsmodus anschaut, dann gibt es zwei Linienblöcke. Einer mit den erwarteten, grauen Linien und einen mit den gepunkteten dahinter:Der PDF-Drucker druckt das, was er als Posctscript von Excel bekommt. Gut, man weiß nicht wirklich, woran es liegt, an Excel oder dem Drucker. Daher gibt's noch eine Alternative:3. Speichern als PDF. Lei

  2. Andreas Killer Win User

    Excel 2011 (OSX) Konvertierungsfehler pdf, bmp, png

    Der "normale PDF-Export" in Excel... ich kenne nur speichern unter und damit die gesamte Tabelle exportiert, das Diagramm ist aber nur ein Container darin...

    Ein Diagramm hat 2 Methoden etwas zu exportieren .Export und .ExportAsFixedFormat

    Bei .Export kann man den Grafik Konverter frei wählen und zwar nach dem was im System registriert ist, zb. BMP, JPEG, GIF

    Da .Export schon eine "uralte" Methode ist und PDF "neueren" Datums, geht PDF mit dieser Methode nicht.

    Daher .ExportAsFixedFormat und PDF, was aber AFAIK technisch nicht anders funktioniert, d.h. alle sonstigen Skalierungen entfallen, das Chart-Objekt selber exportiert seine Daten.

    (z.B. werden im Standard ja alle importierten Bilder runterskaliert / komprimiert wenn man eine Datei speichert.... um die Dateigröße klein zu halten. Siehe Datei\Optionen\Erweitert\Bildgröße und -qualität)

    Andreas.
  3. Andreas Killer Win User

    Excel 2011 (OSX) Konvertierungsfehler pdf, bmp, png

    Also die Datenpunkte / Striche des PNG sehen doch recht gut aus, eine Größe von 709x432x32 sollten IMHO völlig ausreichen, größer skalieren macht ja keinen Sinn und kleiner sollte kein Problem geben.

    Probier mal das Makro unten, das exportiert das Diagramm gleich als PDF. Wie sieht das aus?

    Andreas.

    Sub ExportChart()

    Dim CO As ChartObject

    Dim C As Chart

    Static FName As Variant



    'Ggf. Dateiname initialisieren

    If VarType(FName) <> vbString Then FName = "test.pdf"



    If TypeOf ActiveSheet Is Chart Then

    'Aktives Blatt ist ein Diagramm

    Set C = ActiveSheet

    GoSub Export

    Else

    'Suche alle Diagramm in dieser Tabelle

    For Each CO In ActiveSheet.ChartObjects

    CO.Select

    Set C = CO.Chart

    GoSub Export

    Next

    End If

    Exit Sub



    Export:

    If C.HasTitle Then FName = C.ChartTitle.Text

    FName = Application.GetSaveAsFilename(FName, "PDF (*.PDF), *.PDF", 1, _

    "Diagramm exportieren")

    If VarType(FName) = vbBoolean Then Exit Sub

    C.ExportAsFixedFormat xlTypePDF, FName, xlQualityStandard, True, True

    Return

    End Sub
  4. wnpr Win User

    OneNote 2016 Export von Abschnitten

    Hallo,

    ich habe das gleiche Problem. Es scheint sich um einen Bug zu handeln. Ab einer bestimmen Größe stürzt OneNote beim Export in eine PDF-Datei ab. Leider scheint das bei Microsoft niemand zu interessieren.
  5. Rizzo Win User

    Leere Exel Diagramme nach pdf Druck (Excel2007)

    Ok ich hab noch nen bissel arbeit reingesteckt, weil ich mir nicht erklären konnte, dass ich einige Diagramme habe die funktionieren und einige nicht.

    Die Ursache scheint in der Menge der zu verarbeitenden Daten zu liegen.

    Und so wie es sich mir darstellt liegt das an Excel und nicht an den PDF druckern.

    Weil:

    Hat ein dokument um die 10000 Datenpunkte, funzt der pdf export nicht (diagramme leer) und das direkte "speichern unter" als pdf sorgt für einen crash von excel.

    Hat ein Dokument so um die 1000 Datenpunkte funktioniert beides problemlos.



    Ich konnte jetzt nicht jeden zwischenschritt durchspielen wo jetzt die genau grenze liegt, aber so wie es aussieht kann ich da wohl nix gegen machen. Problem ist bei 1000 punkten fehlen einfach einige sachen in meinem diagramm, die bei 10000 punkten da sind.
    Mich wundert das ganze nur weil Excels grenze doch angeblich 32000 datenpunkte sind.
  6. Wil1969 Win User

    Fehlerhafter Export in ein PDF Dokument

    Hallo Mark,
    <br />so geht das nicht. Ok, weißt du inzwischen. In Word eine PDF via Speichern unter ist problematisch. Im Zweifelsfall ist dein Weg über PDF24 sowieso besser.
    <br />Interessant wäre auch, wie du die Grafiken in Word eingebunden hast. Wie sieht die PDF aus, wenn du über Drucken > Microsoft PDF gehst? Ich habe es schon lange nicht mehr probiert eine PDF über Speichern unter zu erzeugen. Ich hatte immer eine Fehlermeldung.
    <br />Grüße
    <br />
