Excel Oberflächendiagramm Achsen formatieren

Lasse-B · 13. September 2021

Guten Morgen zusammen,ich stehe im Prinzip vor zwei Problemen. Habe eine 31x31 Matrix mit aufgenommenen Schichtdicken-Messwerten in 0,5mm Schritten. Sprich diese Matrix gibt exakt 1cm² wieder.Innerhalb dieser Matrix suche ich nun mittels Excel eine kreisrunde Scheibe, ermittle deren Mittelpunkt und blende anschließend alle nicht zugehörigen Messwerte aus. Sprich ich schreibe in eine zweite Matrix nur noch die auf der Scheibe gemessenen Werte, wobei der Mittelpunkt immer an einer festen Position bleibt.Bis dato funktioniert auch alles. Nun möchte ich aber die Oberfläche plotten und nutze dafür

Lasse-B

Super, vielen Dank! Leider bleiben die Ränder damit dennoch. Habe schon überlegt dieselben Daten dort erneut einzutragen, aber dann wäre eben dort der Rand, mir fällt dazu spontan keine befriedigende Lösung ein.

Andreas Killer

Zuerst änderst Du es auf 3D damit Du die Höhenachse siehst.
 Der kleinste Wert ist 39,88, der größte ist 45,17 die Höhenachse stellst Du auf 38,88 und 45,17 und die Hauptstriche explizit auf 1 ein, damit bekommst Du ein Maximum an Auflösung.
 Dadurch wird der kleinste Höhenbereich zu 38,88-39,88 gezwungen.
 Die Legende anklicken und nochmal den linken Eintrag "38,88-39,88" rechts-klicken und die Füllung entfernen.
 Dann das Diagramm wieder 2D machen und es sieht so aus:

Ich denke mal das erfüllt den Zweck.
 Andreas.

Lasse-B

Danke für die schnelle Antwort!

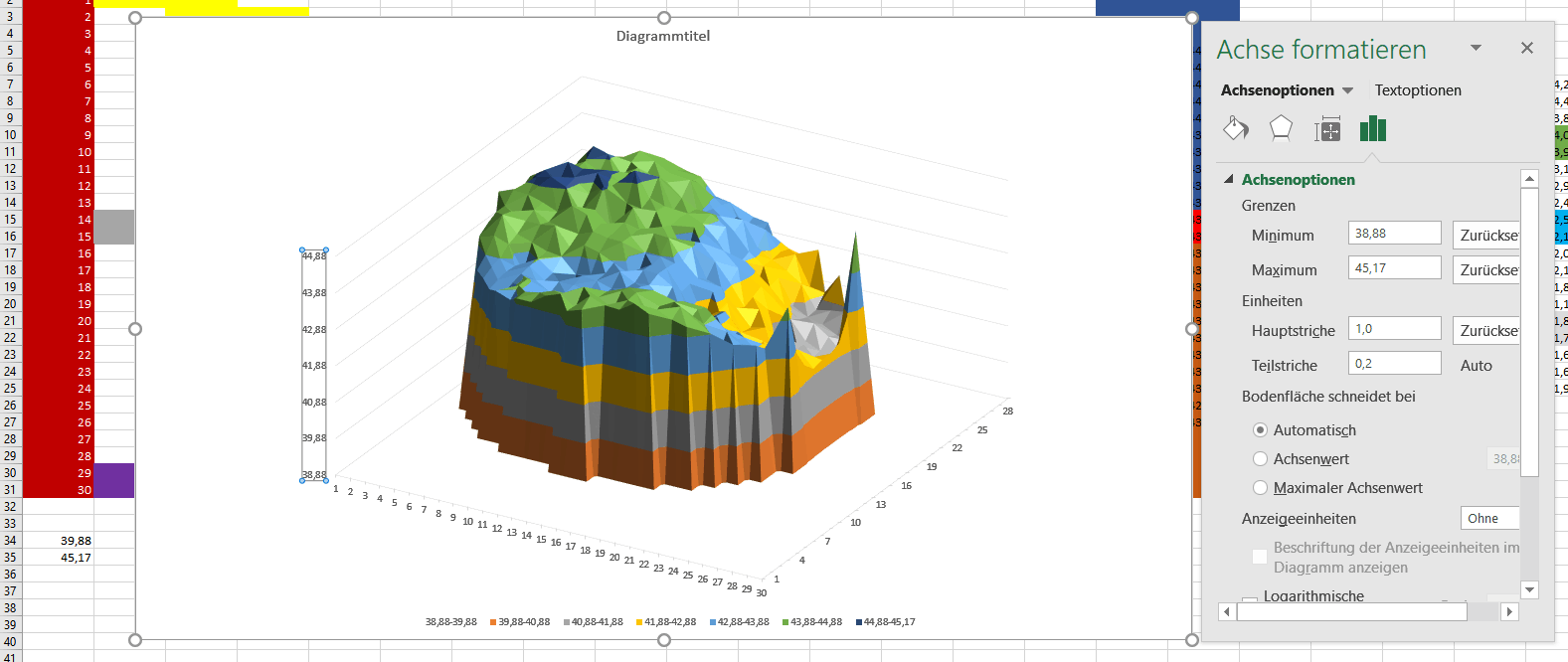

 Das geht leider nicht, da es sich um eine Auftragsmessung handelt. Ich habe es aber mal mit Screenshots versucht.
 Habe nun einfach mal einen anderen Oberflächentypen genommen, damit man das Problem deutlicher sieht: Lediglich die "Kuppe" dieses "Tafelbergs" möchte ich plotten. Allerdings im o.g. "Kontur" Modus. Um bei dieser Metapher zu bleiben: Die Felswände sind ebenso unerwünscht.
 Falls noch nicht ersichtlich wurde, was ich möchte: Aus Matlab kenne ich eine Funktion, bei der ich nun einen Datenbereich auswählen könnte, innerhalb dem geplottet wird oder eben nichts angezeigt wird und lediglich der Index einfließt. So würde ich mir das gerade wünschen.

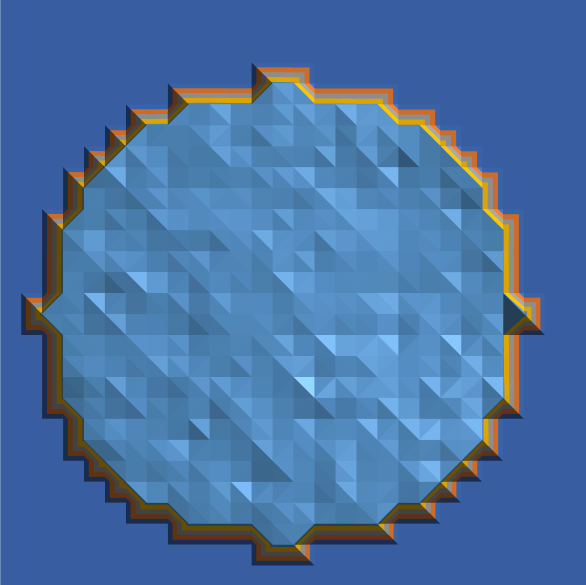

Das zur Verdeutlichung. So sieht das Ganze dann als "Kontur", also in der gewünschten Darstellung aus. Ich würde nun gerne formatieren, wie die Oberfläche dargestellt wird, um Höhenunterschiede besser sichtbar zu machen.

Hier die zugehörigen Daten. Die farbliche Markierung dient nur dazu, den Verlauf einer Steigungsberechnung ersichtlich zu machen.

Ich hoffe hier die Daten reichen, um ersichtlich zu machen, um was es geht.
 Gruß

Andreas Killer

Mach mal eine Beispieldatei.
 Zippe Deine Datei!
https://support.microsoft.com/de-de/windows/zip-and-unzip-files-8d28fa72-f2f9-712f-67df-f80cf89fd4e5
Melde Dich bei https://onedrive.live.com an (verwende dieselbe Login-ID und dasselbe Passwort wie für dieses Forum).
Klicke oben auf Hochladen und wählen die Datei aus.
Klicke nach dem Hochladen mit der rechten Maustaste auf die Datei und wähle Teilen.
Klicke unten auf Link kopieren.
Kopiere den Link und poste ihn hier.

Andreas.

Lasse-B

Alles gut, ich bin schließlich der Hilfesuchende.
 hier habe ich die Zahlenwerte eines Beispielchips und einen nicht weiter bearbeiteten Beispielplot beigefügt.
 Danke und Gruß
